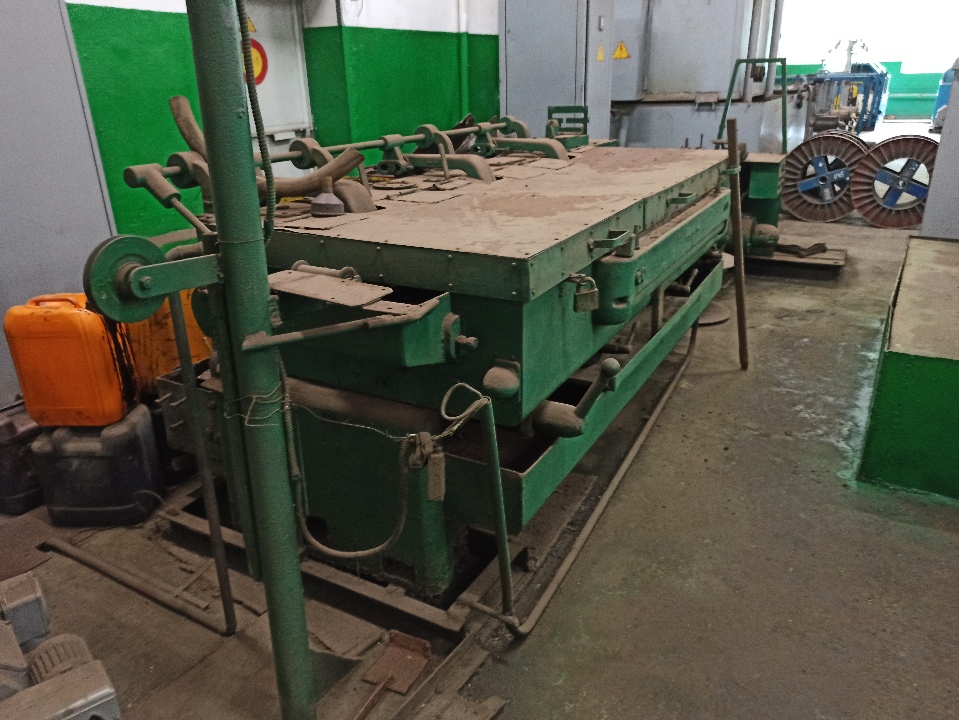

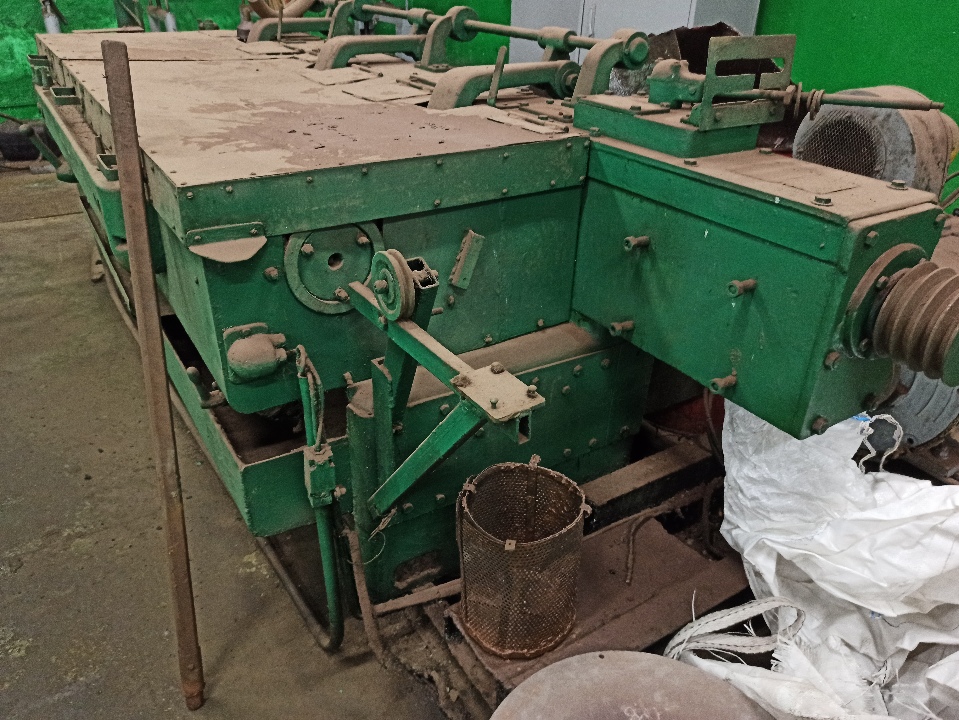

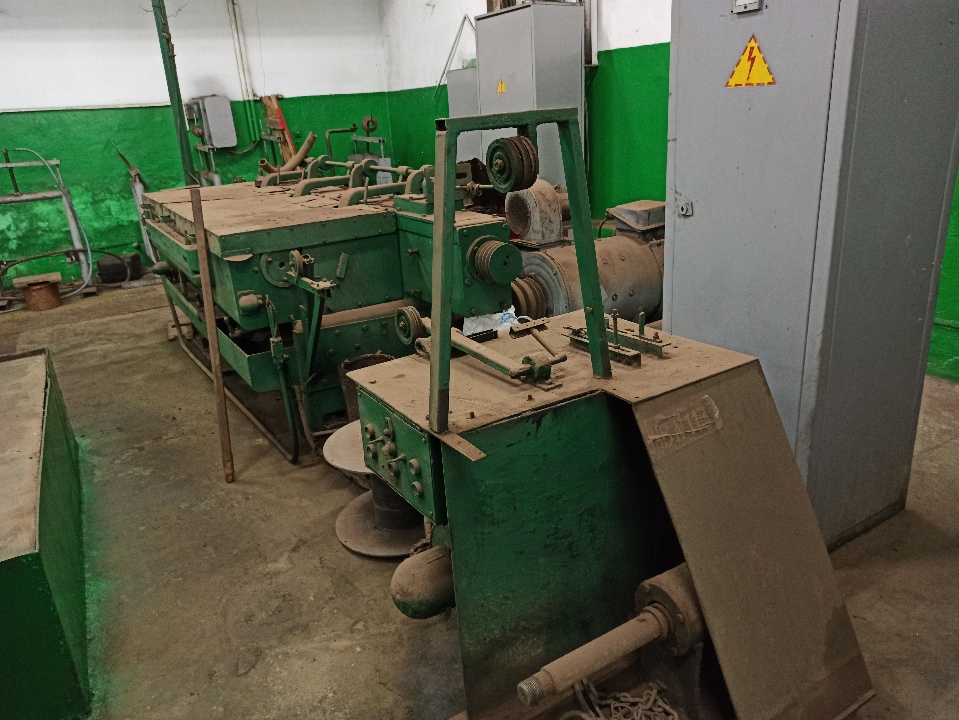

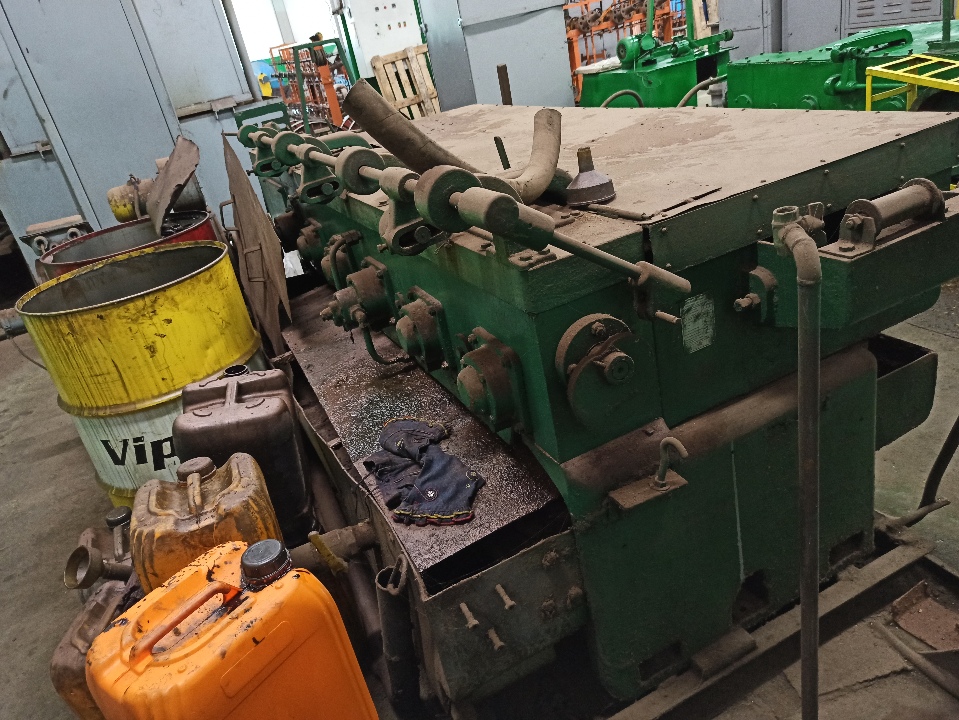

Волочильний стан KDZCAF 4/22 призначений для багаторазового волочіння з ковзанням мідного дроту круглого перетину з діаметром 2.0мм до 0.15-0.25мм діаметра готової проволоки.  Прийомом готового дроту відбувається на катушку (шпуля) 0 №04,  на приймальному намотувальному станку типу UDS400 . Даний верстат являється волочильним станом, що працює способом мокрого волочіння. Охолодження і змащування дроту і інструментів здійснюється способом обприскування (інтенсивне зрошення поверхні робочої емульсією). На верстаті мають горизонтально розташовані тягнущі конуси, робота здійснюється за принципом ковзання. Виготовлена: 2002 г. Германія

Стани мають наступну структуру:

- головний привід;

- станина з приводами для віддільних тягнуть конусів (шестерень);

- тягнущі конуси (кільця) з волоками; _

- намотувальний барабан;

- резервуар робочої емульсії включає циркулярний насос, трубопроводи; - електропрогрівання обладнання;

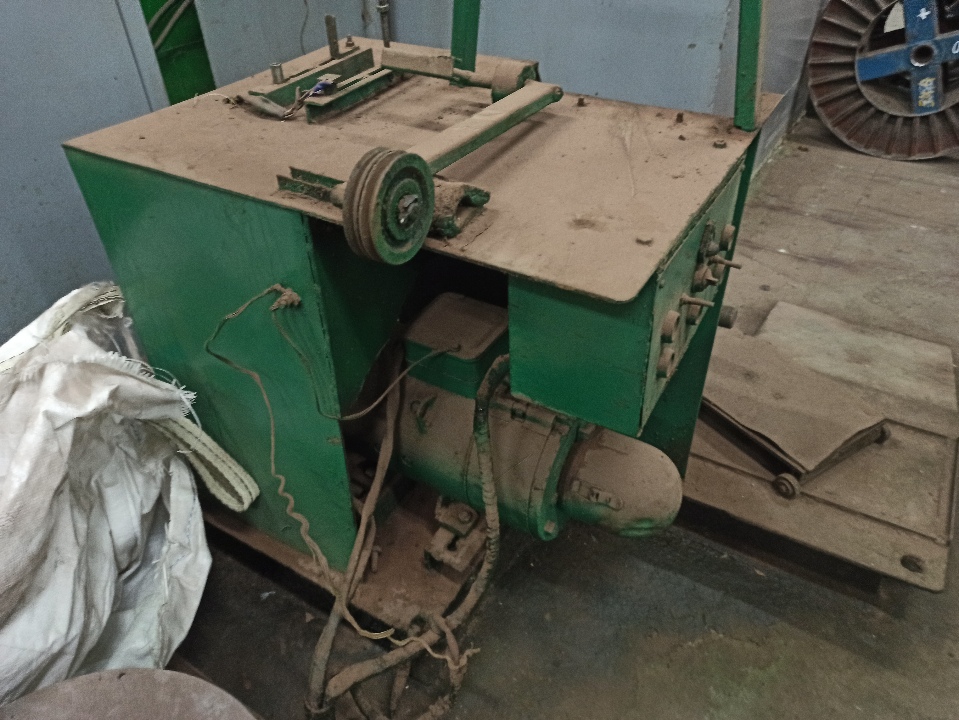

- приймальний пристрій для мідного дроту, тип UDS400

Характеристика

1 . Максимальне зусилля першого переходу, кн  0,4

2. Кількість переходів,22
3. Діаметр мідної катанки, мм2,0
4. Діаметр готового дроту, мм 0,15-0,25
5. Кількість волок, шт 4
6. Швидкість волочіння, м / сек 7,5-20
7. Кількість тягових роликів, шт 4
8. Діаметр тягового бандажів, мм 107,155,225
9. Максимальне тягове зусилля затяжного верстата, кг 40
10. Найбільший діаметр щік шпулі, мм 400

Діаметр намотуваного дроту, мм 0,25

12. Швидкість намотування на шпулю, м / сек 7,5-20
13. Кінематична витяжка

Габаритні розміри волочильний машини:

Загальна довжина, м 5,2;

Загальна ширина, м 1,95

Загальна висота, м 1,46

 15.Размери намоточного верстата:

Довжина, м 1,0;

Ширина, м 1,3;

Висота, м 1,5;

15.Мощность електродвигуна головного приводу, квт  22;

16. Число оборотів приводу електродвигуна, об / хв 2550;
17. Потужність приводу намоточного верстата, квт 11,0;
18. Робоча напруга, гц _ 380/50 '
19. Охолоджувальне засіб Емульсол (1,5%);

20. Продуктивність верстата, кг / год 100-110.

Технічні характеристики майна надані боржником. Стан та комплектність майна перевірити не має можливості.
