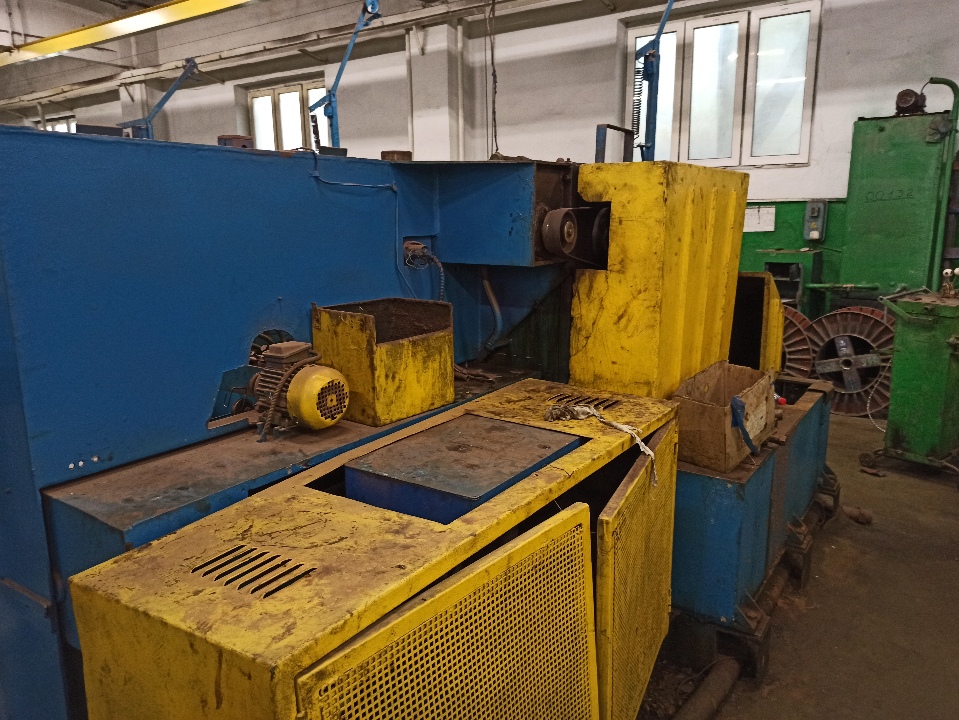

Волочильна машинна лінія DHLCF-0.4 ТA призначена для багаторазового волочіння, з ковзанням мідного дроту круглого перетину, з діаметром заготовки 2,0 мм до 0,5 мм діаметра готового дроту, на волочильному стані моделі DHLCF21. Прийом готового дроту відбувається на силумінову котушку (шпуля) №04, на приймальному намотувальному станку типу DС 0,4-140F. Цей стан являються волочильним станом, які працює способом мокрого волочіння. Охолодження і змащування дроту і інструментів виникає способом обприскування (інтенсивне зрошення поверхні робочої емульсією). На верстаті є горизонтально розташовані тягнучі конуси, і робота виконується за принципом ковзання. Виготовлена: 2002р.

Машинна лінія має наступну структуру:

1. Волочильна машина DHCF21

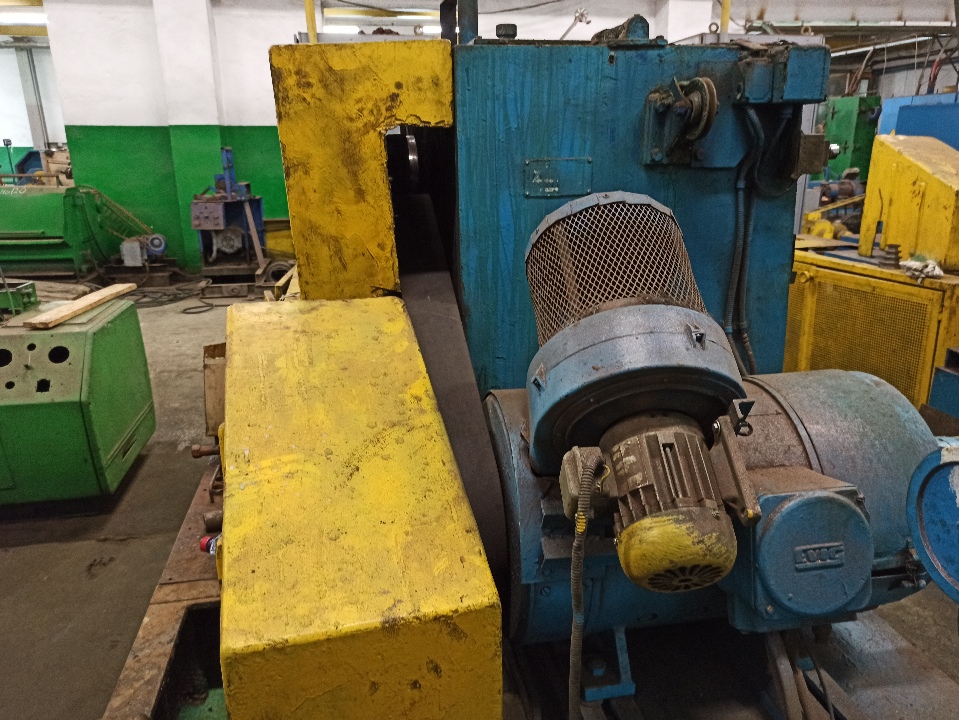

-                      головний привід

-                      станина з приводами для окремих тягнуть конусів (шестерень);

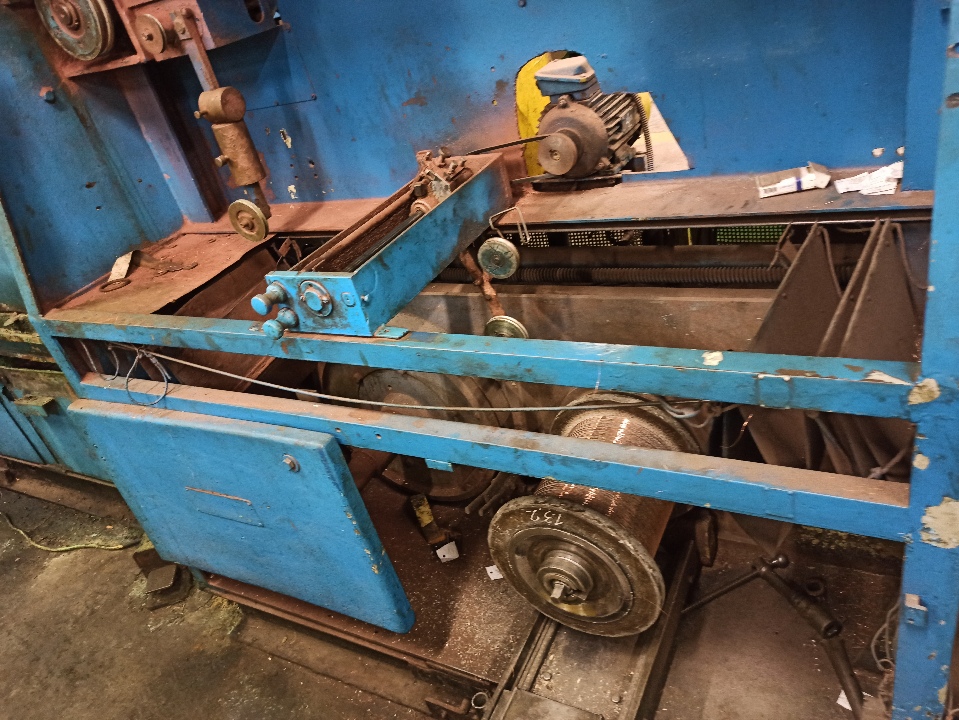

-                      тягнучі конуси з волоками;

-                      намотувальний барабан;

-резервуар робочої емульсії, включаючи циркулярний насос, трубопроводи;

-                      електрообладнання;

2.Намотувальний верстат для мідного дроту, тип DС 0,4-140F:

-                      силумінова котушка (шпуля) №04

Характеристика

1. Максимальне зусилля першого переходу, кг-80
2. Кількість переходів, -21
3. Діаметр мідної заготовки, мм-1,0-1,8
4. Діаметр готового дроту, мм __0,15-0,4
5. Кількість волок, шт 6
6. Швидкість волочіння, м /сек _10-40
7. Кількість тягових роликів, шт 6+1
8. Діаметр тягових бандажів, мм 51-220

9.Максимальне тягове зусилля затяжного верстата, кг 90

10.Найбільший діаметр приймальної ншулі, мм             400;

11.Діаметр намотувального мідного дроту, мм              0,15-0,4;

13. Кінематичні витяжки 21%;
14. Габаритні розміри волочильний машини:

Загальна довжина, 5,75;

Загальна ширина, м  2,025;

Загальна висота, 1,83;

15.Размери намотувального верстату:

Довжина, м    1,0;                  .

Ширина, м     1,4;

'Висота, м      1 ,6;                .

15.Потужність електродвигуна головного приводу, Квт _30;

16.Число обертів приводу електродвигуна, об / хв        2500;

17.Потужність приводу намотувального верстата, Квт                      7,5;

18. Число обертів електродвигуна, об / хв 2860;
19. Робоча напруга, Квт/гц 380/50;
20. Охолоджувальний засіб      емульсол(1,5-2)%

Продуктивність верстата, кг / год _ 150 -200;
