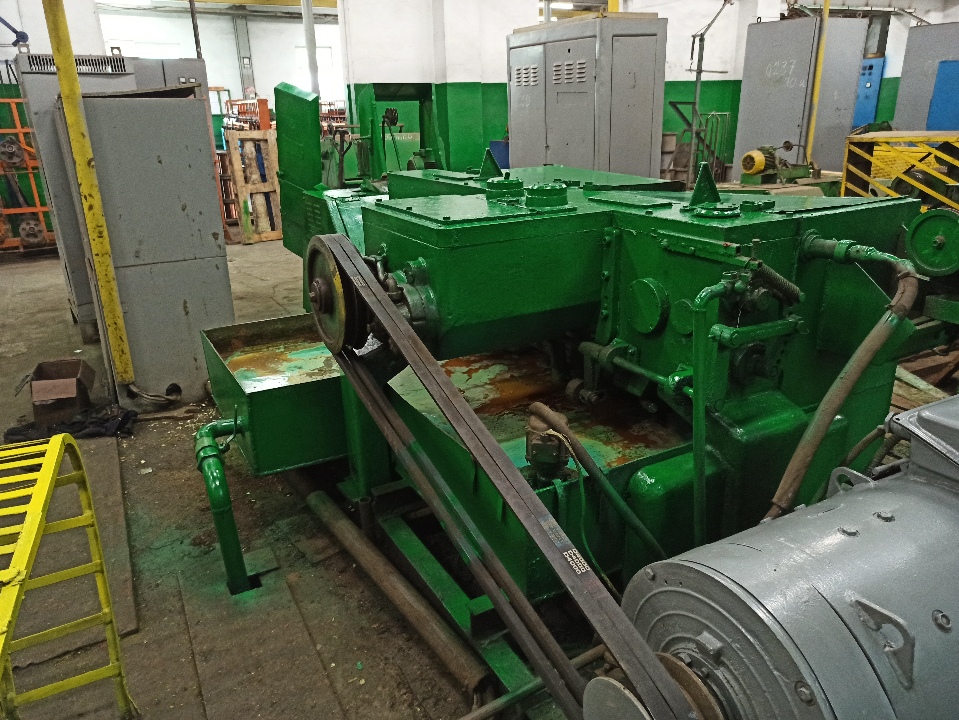

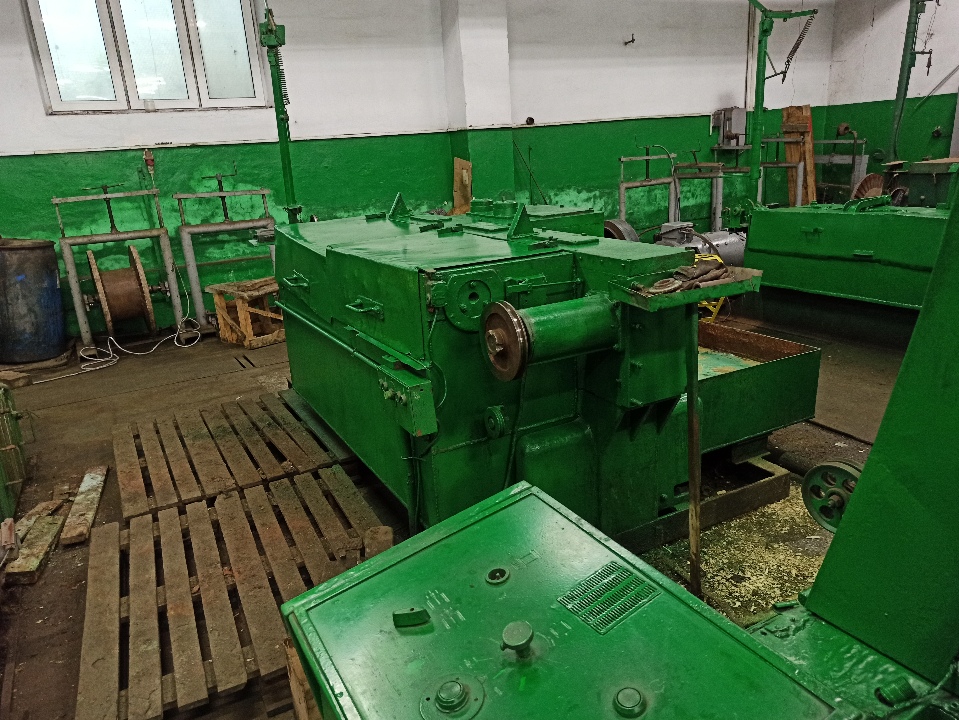

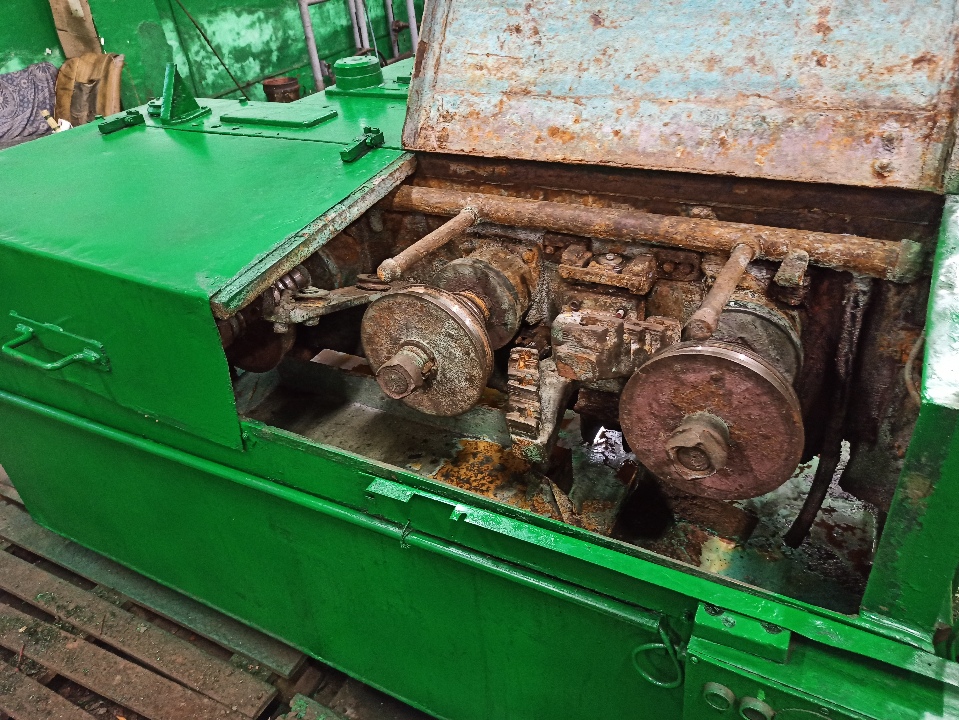

Волочильний стан UDZWG 160/15G призначений для багаторазового волочіння, з ковзанням мідного дроту круглого перетину, з діаметром заготовки 3,5 мм до 0,3 мм діаметра готового дроту. Прийом готового дроту відбувається на Силумінові котушку (шпуля) №04, на приймальному намотувальні станки типу UDS400 S. Дані стани являються волочильний стан, що працюють способом мокрого волочіння. Охолодження і змащування дроту і інструментів здійснюється способом обприскування (інтенсивне зрошення поверхні робочої емульсією). На верстаті мають горизонтально розташовані тягнущі конуси, і робота здійснюється за принципом ковзання. Виготовлений: 2005 г.

Стан має наступну структуру: -

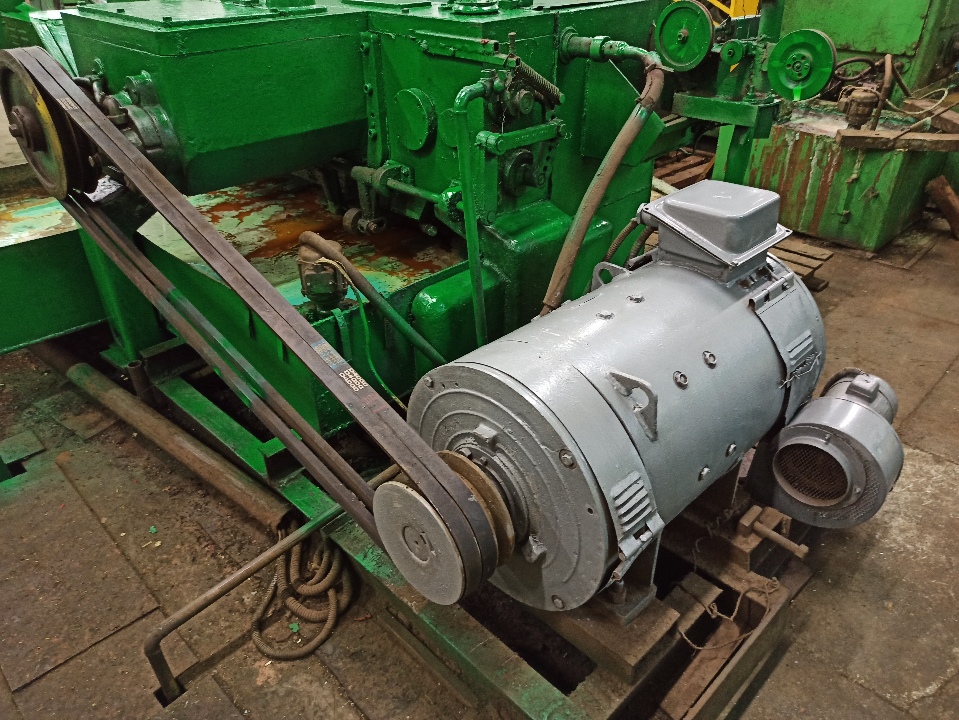

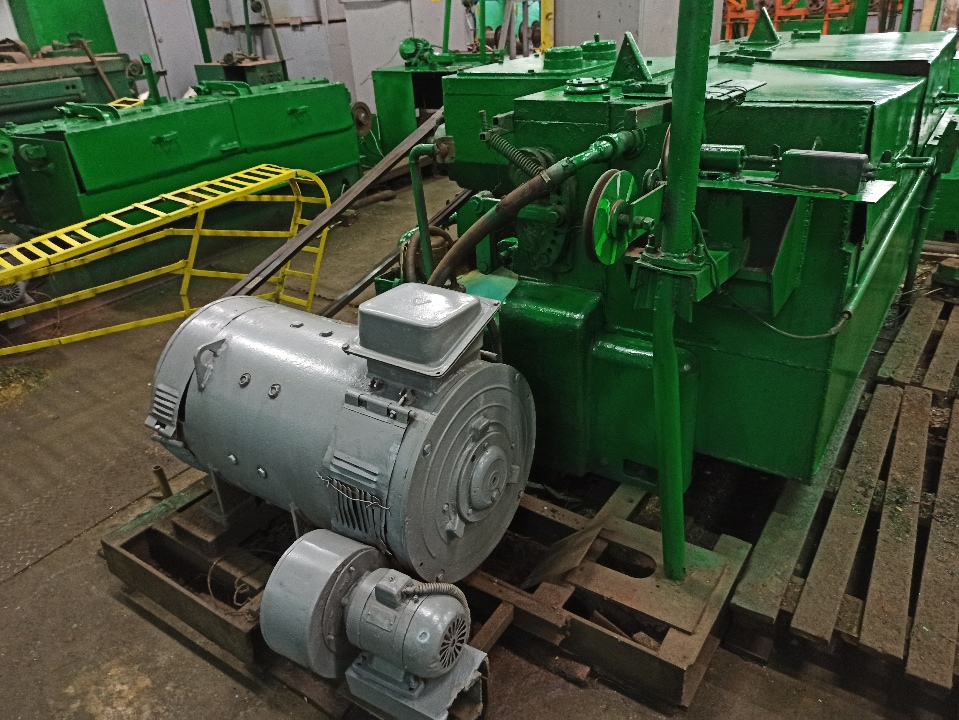

- Головний привід; -

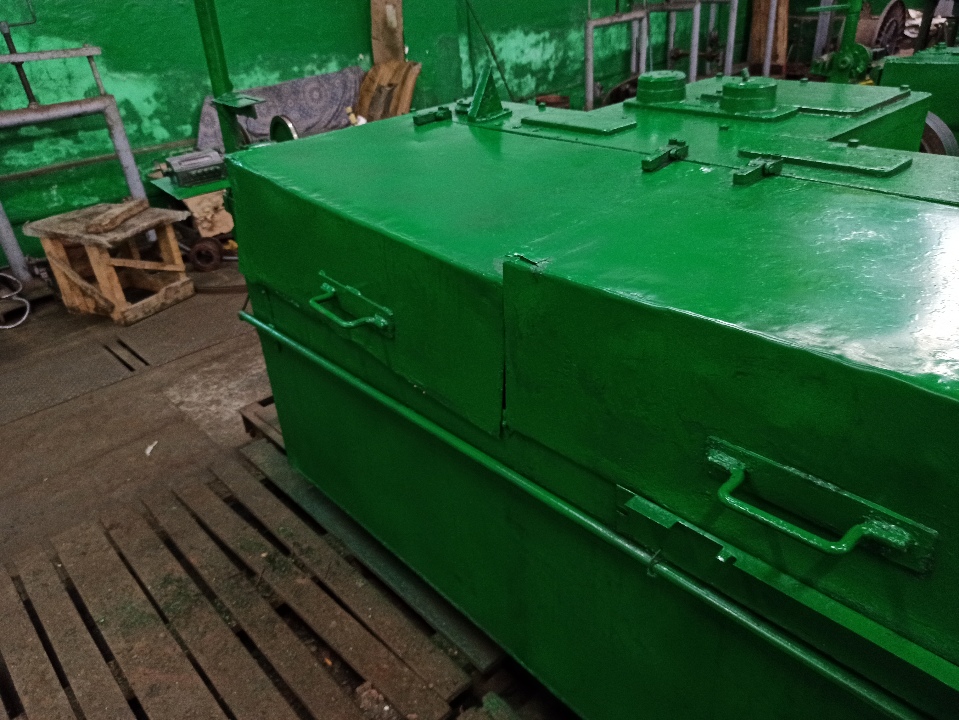

- станина з приводами для окремих тягнущих конусів (шестерень);

- тягнуть конуси з волоками; -

- намотувальний барабан;

- резервуар робочої емульсії включаючи циркулярний насос, трубопроводи; електропрогрівання обладнання;

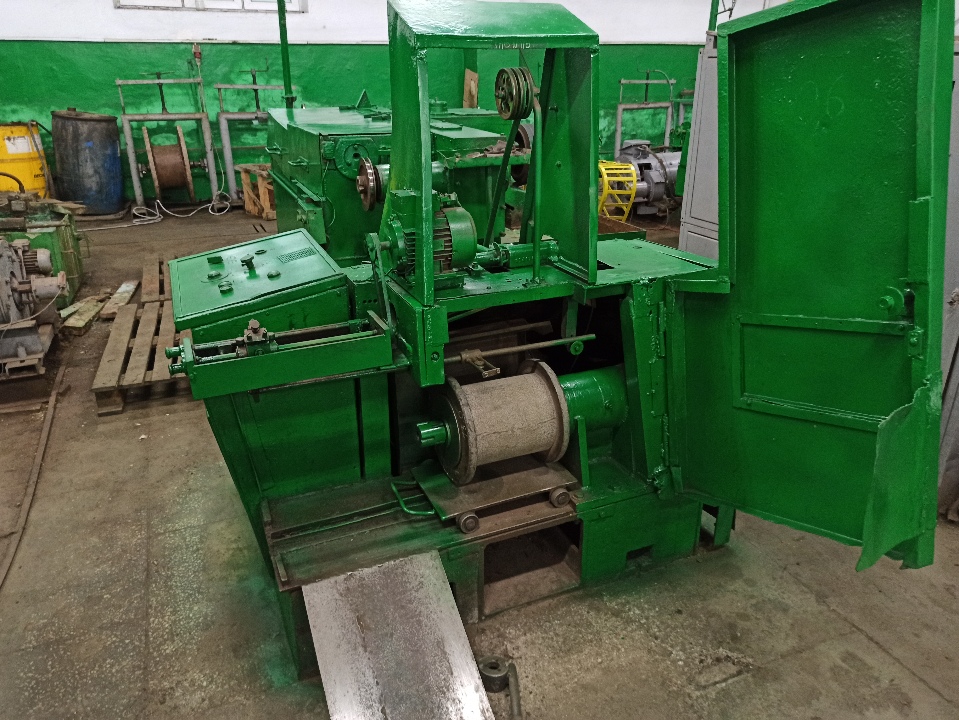

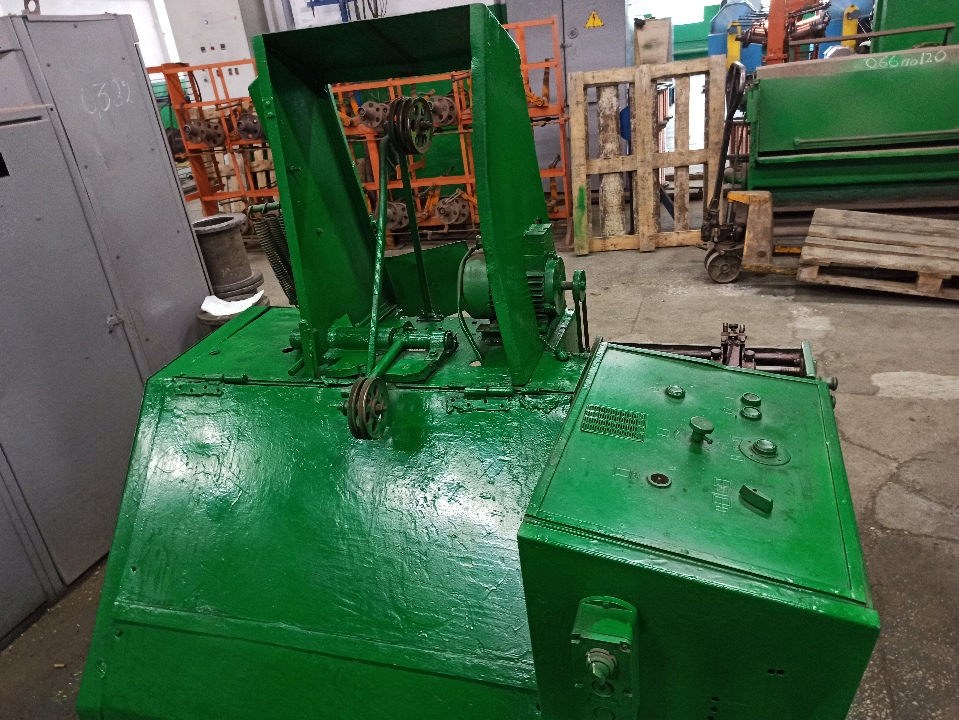

- намотувальний верстат для мідного дроту, тип UDS400 S;

Технічна характеристика волочильної машини:

1. Максимальне зусилля першого переходу, кн _1,6;
2. Кількість переходів, 15;
3. Діаметр мідної катанки, мм 3,5;
4. Діаметр готового дроту, мм 0,3-1,0;
5. Кількість волок, шт 4
6. Швидкість волочіння, м / сек 25-28;
7. Кількість тягових роликів, ШТ 4;
8. Діаметр тягових бандажів, мм _____ 107,155,225;
9. Максимальне тягове зусилля затяжного верстата, кг. 160;
10. Найбільший діаметр щік шпулі, мм 400;
11. Діаметр намотуваного мідного дроту, мм 0,5-1,5;
12. Швидкість намотуваного на шпулю, м / сек 8,5-35;
13. Кінематичні витяжки_ __ 1,3 (1,25);
14. Габаритні розміри волочильної машини:

Загальна довжина, м 4,2;

Загальна ширина, м 1,9;

Загальна висота, м 1,3;

15. Розміри намоточного верстата:

Довжина, м 1,0;

Ширина, м _1, 4;

Виісота, м 1,6;

15.Мощность електродвигуна головного приводу, квт 55;

16.Чісло оборотів приводу електродвигуна, об / хв 3000;

17. Потужність приводу намоточного верстата, квт 10;
18. Робоча напруга, гц 380/50;
19. Охолоджувальне засіб емульсій (1,5-2)%

20. Продуктивність верстата, кг / год _ 150 -200;
